Basis-Styling

Layer-Styling ermöglicht es Ihnen, das visuelle Erscheinungsbild Ihrer Daten anzupassen, um klare, ansprechende Karten zu erstellen. GOAT weist automatisch Standard-Stile basierend auf Ihrem Datentyp (Punkte, Linien oder Polygone) zu, aber Sie können Farben, Striche, Transparenz und andere visuelle Eigenschaften anpassen.

Wie Sie Ihre Layer gestalten

1

Klicken Sie im Layer-Panel auf Ihren Layer. Rechts öffnet sich das Einstellungs-Panel des Layers mit den Tabs Stil, Filtern und Metadaten; der Tab Stil ist ausgewählt. Die Styling-Optionen finden Sie dort im Bereich Stil.

2

Wählen Sie die Styling-Kategorie, die Sie ändern möchten: Füllfarbe (Punkt- und Polygon-Layer), Strichfarbe (bei Linien-Layern mit Farbe beschriftet), Strichbreite, Linienstil (nur Linien-Layer), Clustering, Benutzerdefiniertes Symbol und Punkteinstellungen (nur Punkt-Layer).

Füllfarbe

Füllfarbe definiert das Innere Erscheinungsbild von Punkt- und Polygon-Features.

3

Bei Farbe verwenden Sie den Farbwähler, um Ihre Farbe auszuwählen oder die Standardfarben, um aus der vordefinierten Farbpalette zu wählen.

4

Klicken Sie neben Füllfarbe auf das Optionen-Symbol , um die erweiterten Optionen einzublenden. Bewegen Sie unter Deckkraft den Regler oder geben Sie einen Wert zwischen 0 (transparent) und 1 (undurchsichtig) ein, um die Transparenz zu steuern.

info

Deckkraft gilt nur für die Füllung. Strichfarbe hat keine Einstellung für die Deckkraft: Umrisse von Punkten und Polygonen werden immer vollständig deckend gezeichnet. Linien-Layer haben keine Füllung, daher finden Sie ihren Regler Deckkraft in den erweiterten Optionen von Farbe.

Strichfarbe

Strichfarbe gilt für die Umrisse und Kanten von Karten-Features. Sie hilft dabei, Features zu unterscheiden und ihre Sichtbarkeit zu verbessern.

5

Bei Farbe verwenden Sie den Farbwähler oder die Standardfarben, um das Strich-Erscheinungsbild anzupassen.

Strichbreite

6

Bei Strichbreite bewegen Sie den Regler, um die Dicke von Linien und Feature-Umrissen anzupassen.

Linienstil

Der Abschnitt Linienstil ist nur für Linien-Layer verfügbar und steuert das Muster und die Dekoration von Linien.

Muster:

7

Wählen Sie unter Muster, wie die Linie gezeichnet wird: Durchgezogen, Gestrichelt, Gepunktet oder Strich-Punkt. Bei einem nicht-durchgezogenen Muster erscheint ein Dichte-Dropdown mit den Optionen Eng, Normal oder Weit.

Pfeile:

8

Wählen Sie unter Pfeile die Pfeilrichtung: Keine, Vorwärts, Rückwärts oder Beide. Bei Auswahl einer Richtung erscheinen weitere Einstellungen:

• Position: wo die Pfeile platziert werden (Wiederholen entlang der Linie, Linienanfang, Linienende, Beide Enden oder Mitte (eine pro Linie)).
• Pfeilgröße: Regler zur Steuerung der Pfeilgröße.
• Pfeilabstand: Regler zum Steuern des Abstands zwischen wiederholten Pfeilen (nur sichtbar wenn Position Wiederholen entlang der Linie ist).
• Überlappung zulassen: Checkbox, um zu verhindern, dass Pfeile bei Überlappung ausgeblendet werden.

Erweiterte Optionen (aufklappen für Zugriff):

9

Erweitern Sie Erweiterte Optionen, um folgende Einstellungen vorzunehmen:

• Linienende: wie Linienendpunkte dargestellt werden (Stumpf, Rund oder Quadratisch).
• Linienverbindung: wie Ecken zwischen Liniensegmenten aussehen (Abgeschrägt, Rund oder Spitz).
• Versatz: verschiebt die Linie visuell nach links oder rechts von ihrer tatsächlichen Geometrie. Nützlich für parallele Straßen oder Richtungsfahrbahnen. Hinweis: nur visuell. Auswahl und Fangen verwenden weiterhin die Originalgeometrie.

Clustering

Clustering fasst nahe beieinander liegende Punkt-Features zu einem einzelnen Marker mit einer Zählung zusammen und hält die Karte übersichtlich, wenn viele Punkte übereinander liegen.

7

Aktivieren Sie den Clustering-Schalter, um das Clustering für Ihren Punkt-Layer zu aktivieren.

8

Verwenden Sie den Cluster-Radius-Regler, um festzulegen, wie nah Punkte beieinander sein müssen, um zu einem Cluster zusammengefasst zu werden. Ein größerer Radius gruppiert mehr Punkte zusammen.

9

Erweitern Sie optional Erweiterte Optionen, um Minimale Clustergröße, Max. Zoom für Clustering, Clusterfarbe und Textfarbe weiter zu konfigurieren.

Benutzerdefinierte Symbole

Für Punkt-Layer können Sie benutzerdefinierte Marker anstelle von Grundformen verwenden.

10

Im Styling-Menü schalten Sie den Benutzerdefiniertes Symbol-Umschalter ein, um benutzerdefinierte Marker zu aktivieren.

11

Klicken Sie auf Symbol auswählen und durchsuchen Sie die Symbol-Bibliothek oder laden Sie Ihren eigenen Marker hoch, indem Sie auf den Benutzerdefiniert-Tab klicken und Ihre Datei hochladen (JPEG-, PNG- oder SVG-Format).

12

Benennen Sie Ihr Symbol (dieser Name wird für die Suche verwendet). Sie können später auf Symbole verwalten klicken, um hochgeladene Symbole umzubenennen oder zu löschen.

13

Bei Größe passen Sie die Marker-Größe mit dem Regler an.

info

Sie können nur die Farbe von Symbolen aus der Bibliothek bearbeiten, nicht von hochgeladenen benutzerdefinierten Symbolen.

Punkteinstellungen

14

Unter Punkteinstellungen, bei Größe passen Sie den Radius an mit dem Regler oder geben Sie präzise Werte in das Textfeld für exakte Kontrolle ein.

Stil kopieren und einfügen

Der Tab Stil im Einstellungs-Panel eines Layers bietet oben drei Schnellzugriff-Symbole zur Verwaltung von Stilen zwischen Layern: Stil kopieren, Stil einfügen und Als Standard setzen. So können Sie einen einheitlichen Stil auf mehrere Layer anwenden, ohne jeden einzeln zu konfigurieren.

1

Klicken Sie im Layer-Panel auf den Layer, dessen Stil Sie kopieren möchten. Sein Einstellungs-Panel öffnet sich mit ausgewähltem Tab Stil.

2

Klicken Sie auf das Symbol Stil kopieren oben im Tab.

3

Klicken Sie im Layer-Panel auf den Ziel-Layer und oben in dessen Tab Stil auf Stil einfügen, um den kopierten Stil anzuwenden.

4

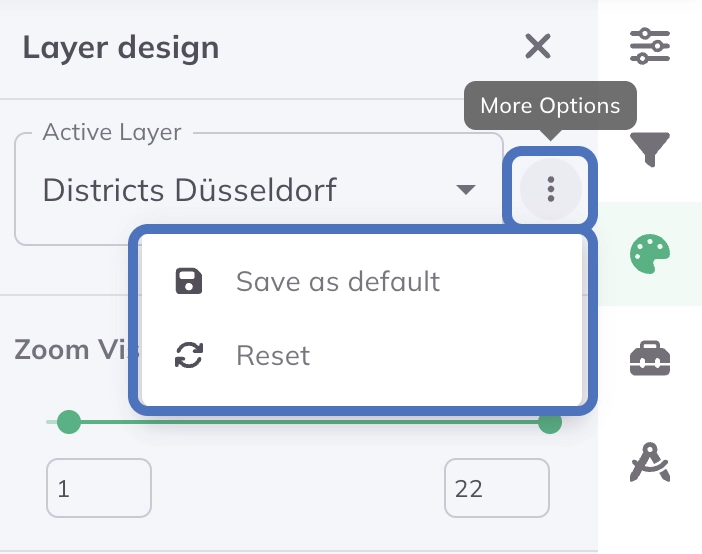

Klicken Sie optional auf Als Standard setzen, um den aktuellen Stil als Standard für zukünftige Verwendungen dieses Datensatzes zu speichern.

Intelligentes Styling

Erkunden Sie attributbasiertes Styling für erweiterte Visualisierungsoptionen basierend auf Ihren Datenwerten.
