Datensatz-Typen

Auf GOAT können Sie mit Datensätzen aus Plan4Betters Katalog arbeiten, Ihre eigenen hochladen oder einen externen Dienst per URL einbinden (WFS, WMS, WMTS, XYZ-Kacheln oder COG). Es akzeptiert verschiedene Formate für sowohl Feature-Datensätze als auch Raster-Datensätze sowie Straßennetze und ÖPNV-Netze. Hier erklären wir die verschiedenen Typen von Datensätzen, die Sie in GOAT verwenden können.

Feature-Datensätze

1.1 Räumliche Features

Feature-Datensätze speichern räumliche Features wie Punkte, Linien oder Polygone. Auf GOAT können Sie Daten aus Shapefiles, GeoPackages, GeoJSON, KML, ZIP oder Parquet-Dateien hochladen oder eine WFS-externe-URL hinzufügen. Für externe Raster-Quellen (WMS, WMTS, XYZ-Kacheln, COG) siehe Raster-Datensätze unten. Sie können diese Datensätze mit den verschiedenen Werkzeugen aus der Werkzeugkiste visualisieren, gestalten und analysieren.

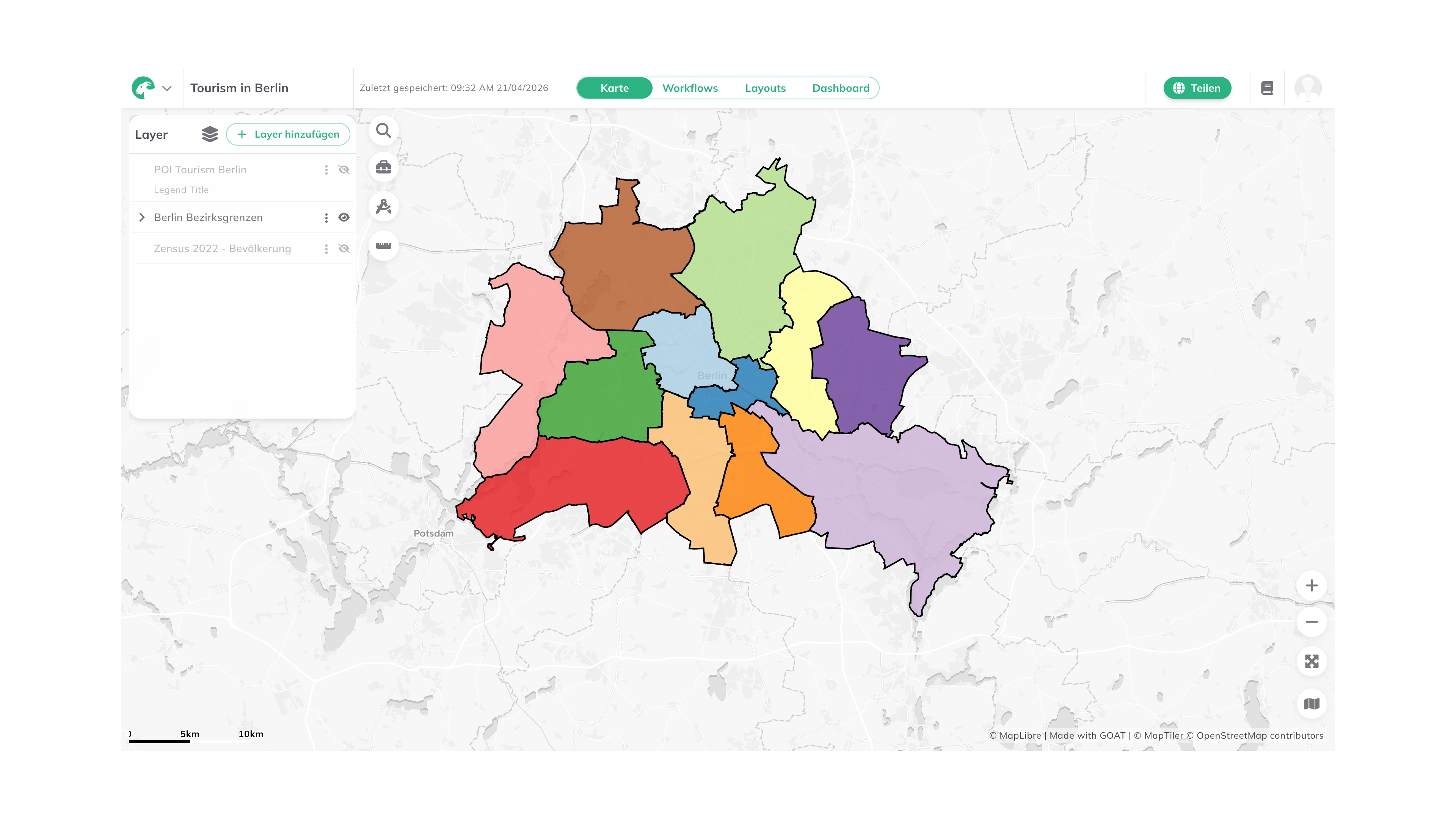

Beispiel für räumliche Features, die in GOAT angezeigt werden

GOAT erkennt zwei Typen von Feature-Datensätzen basierend auf ihrer Quelle:

• Feature-Datensatz Standard: Dies sind die Datensätze, die Sie selbst hochladen (wie GeoJSON, GeoPackage, KML und ZIP-Dateien), einschließlich der Layer, die mit einem Straßennetz oder einem ÖPNV-Netz importiert werden. Betrachten Sie diese als Ihre "Rohmaterialien" – die ursprünglichen Daten, die Sie in GOAT einbringen, um damit zu arbeiten.

• Feature-Datensatz Werkzeug: Dies sind Datensätze, die von GOATs Analyse-Werkzeugen erstellt werden. Wenn Sie eine Analyse durchführen (wie die Erstellung von Einzugsgebieten oder Heatmaps), werden die Ergebnisse zu diesem Typ von Datensatz.

1.2 Nicht-räumliche Datensätze

Tabellen sind nicht-räumliche Datensätze ohne geografische Referenzpunkte, daher können sie nicht auf der Karte visualisiert werden. Importieren Sie sie in CSV- oder XLSX-Formaten für Analyse und Datenmanagement.

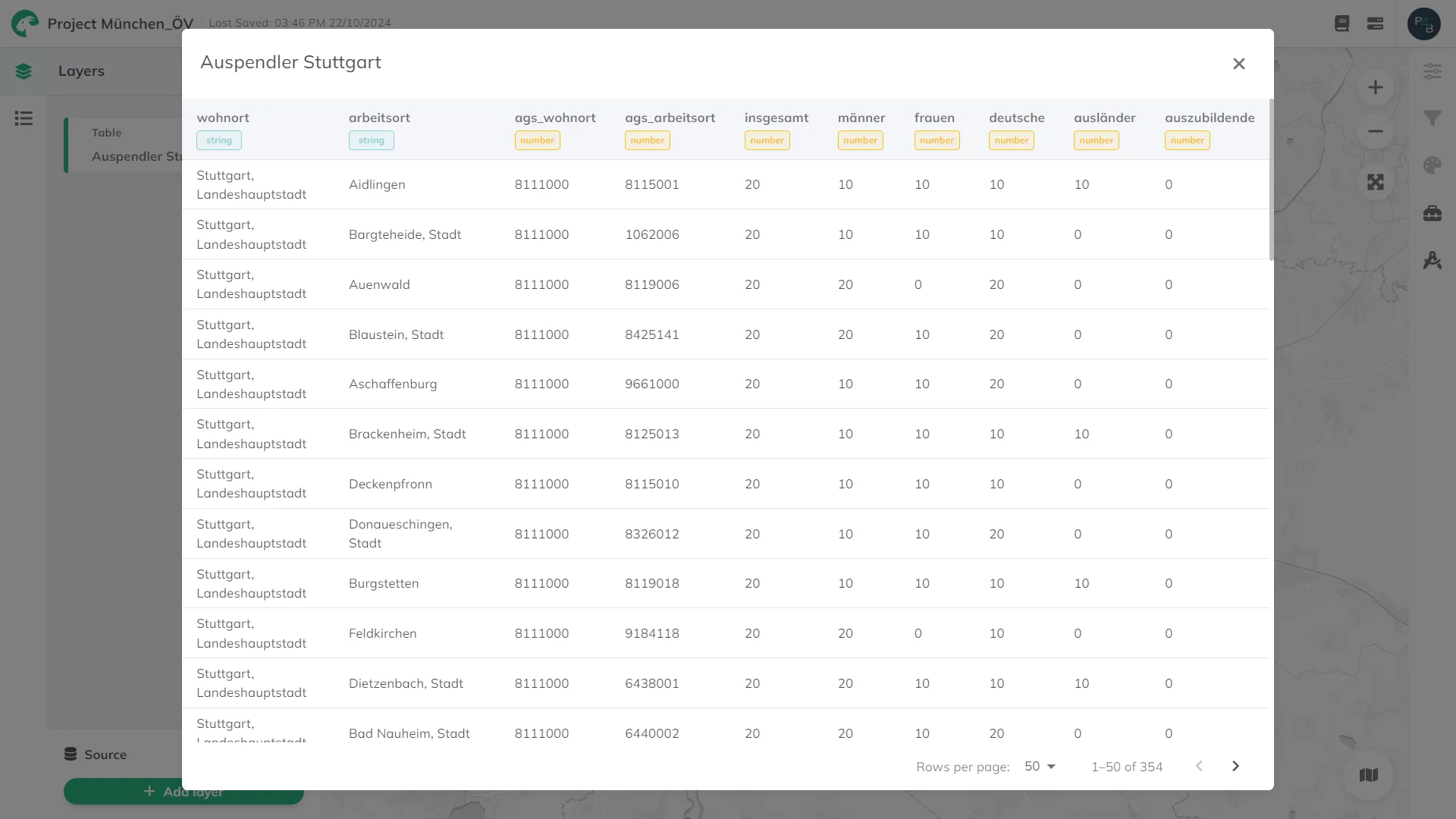

Beispiel einer in GOAT angezeigten Tabelle

Straßennetze

Ein Straßennetz ist eine routingfähige Abbildung von Straßen, Wegen und Radwegen. GOAT stellt ein integriertes Netz bereit, und Sie können Ihr eigenes importieren, wenn das Routing auf Daten laufen soll, die Sie selbst verwalten — ein Netz, das Sie selbst pflegen, oder ein geplantes Netz, das Sie testen möchten, bevor es gebaut wird.

Ihre Daten müssen dem Overture-Format entsprechen — Segments und Connectors als Parquet-Dateien — verpackt in einer .zip-Datei, deren Name overture enthält, zum Beispiel overture.zip oder berlin_overture.zip. Andere Straßendaten, einschließlich OpenStreetMap, werden derzeit nicht unterstützt.

Ein Straßennetz besteht aus zwei Layern, die GOAT zusammenhält:

• Edges — die routingfähigen Segmente. Dies ist der Layer, den Sie bearbeiten, wenn Sie das Netz ändern.
• Nodes — die Punkte, an denen Edges zusammentreffen. GOAT pflegt sie für Sie, sobald Sie eine Edge speichern, damit das Netz routingfähig bleibt.

Straßennetze sind die Grundlage für das Routing zu Fuß, mit dem Fahrrad, dem E-Bike und dem Auto in GOAT. Zum Importieren siehe Inhalte hinzufügen; was das integrierte Netz von GOAT enthält und wie Sie eigene importieren, finden Sie unter Netz-Datensätze.

ÖPNV-Netze

Ein ÖPNV-Netz beschreibt die Haltestellen, Linien und Fahrpläne eines Verkehrssystems. GOAT stellt ein integriertes Netz bereit, und Sie können Ihr eigenes importieren, wenn Sie ein Angebot analysieren möchten, das Sie selbst verwalten — Ihren eigenen Feed oder einen Fahrplan, den Sie planen.

Ihre Daten müssen dem GTFS-Format entsprechen, verpackt in einer .zip-Datei, deren Name gtfs enthält, zum Beispiel gtfs.zip oder vbb_gtfs.zip.

Die enthaltenen Layer entsprechen dem GTFS-Feed selbst: Stops, Routes, Trips und Stop times sind immer vorhanden, Agency, Calendar und Shapes kommen hinzu, sofern der Feed sie bereitstellt.

Ein ÖPNV-Netz benötigt ein Straßennetz

GOAT verbindet Haltestellen mit Straßen, um den Weg zur und von der Haltestelle routen zu können. Deshalb wählen Sie beim Hochladen der GTFS-Datei ein Straßennetz aus — entweder eines Ihrer eigenen oder das integrierte Netz Standard (Europa). Das Straßennetz muss also bereits vorhanden sein.

ÖPNV-Netze sind die Grundlage für das ÖPNV-Routing in GOAT. Zum Importieren siehe Inhalte hinzufügen; was das integrierte Netz von GOAT enthält und wie Sie eigene importieren, finden Sie unter Netz-Datensätze.

Datensätze aus mehreren Layern

Straßennetze und ÖPNV-Netze bestehen beide aus mehreren Layern, die nur gemeinsam sinnvoll sind. GOAT nennt einen solchen Datensatz Datenpaket und verwaltet ihn als Einheit: Seine Layer werden gemeinsam geteilt, sie erscheinen gemeinsam in einem Projekt, und beim Löschen des Datensatzes werden alle entfernt.

Der Begriff begegnet Ihnen bei der Arbeit: Der Upload-Dialog bestätigt, dass eine erkannte Datei als Datenpaket importiert wird, der Katalog kennzeichnet einen Eintrag mit mehreren Layern als Datenpaket, und Teilen oder Löschen betrifft immer den gesamten Satz.

Raster-Datensätze

Raster-Datensätze können direkt als COG (Cloud Optimized GeoTIFF)-Dateien hochgeladen oder aus externen Quellen über WMS (Web Map Service), WMTS (Web Map Tile Service), XYZ-Kacheln oder eine direkte COG-URL (.tif/.tiff-Link) verbunden werden. Sie bieten georeferenzierte Kartenbilder, wie topografische Karten, aber auf GOAT sind sie statisch, daher unterstützen sie keine Analyse oder Bearbeitung.

Hinweis

Raster-Styling hängt vom externen Service ab (z.B. GeoServer). Sie können das Farbschema oder die Feature-Darstellung in GOAT nicht ändern.

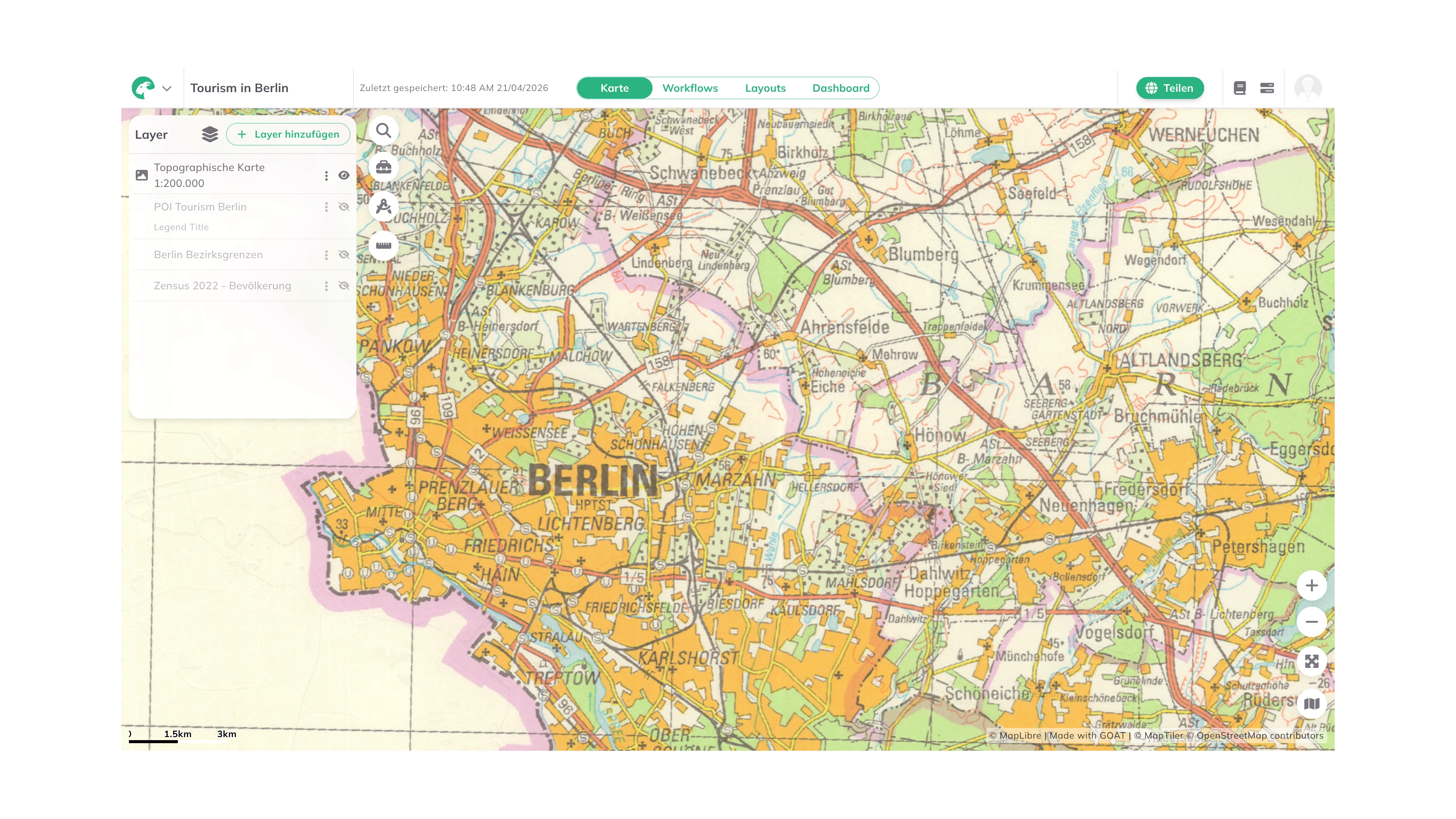

Beispiel eines in GOAT angezeigten Raster-Layers

• WMS (Web Map Service): Unterstützt Zoomen und Schwenken, ideal für Grundkarten, aber gibt statische Bilder aus und lädt langsamer.

• WMTS (Web Map Tile Service): Verwendet vorgerenderte Kacheln für schnelles Laden und sanftes Zoomen. Am besten für große Gebiete und konsistente Kartenstile.

• XYZ-Kacheln: Bietet schnelles Zoomen und Schwenken mit Kacheln, die durch X (Längengrad), Y (Breitengrad) und Z (Zoom-Level) Koordinaten definiert sind. Ideal für schnell ladende Karten mit konsistenter Leistung auf verschiedenen Zoom-Leveln.

	WMS	WMTS und XYZ-Kacheln
URL-Typ in GOAT	Capabilities-URL	Capabilities (nur WMTS), Direkte URL
Datenausgabe	Dynamische Kartenbilder	Vorgerenderte, zwischengespeicherte Kartenkacheln
Struktur	Keine Kacheln - Bilder werden spontan generiert	Strukturierte Kacheln basierend auf Raster
Leistung	Langsamer (Bilder werden pro Anfrage generiert)	Schneller (Kacheln zwischengespeichert)
Anpassung	Begrenzt	Begrenzt
Skalierbarkeit	Weniger skalierbar	Hoch skalierbar
Zoom-Level	Variabel, durch Anfrageparameter festgelegt	Fester Zoom-Level, vom Server vorbestimmt
