Quelle-Ziel

Das Werkzeug "Quelle-Ziel" ermöglicht es Ihnen, Bewegungsströme zwischen verschiedenen Standorten zu visualisieren, indem Linien erstellt werden, die Quellen mit Zielen verbinden. Perfekt für die Analyse von Pendlermustern, Verkehrsströmen und räumlichen Interaktionen.

1. Erklärung

Das Quelle-Ziel-Werkzeug erstellt gerade Linien, die Startpunkte (Quellen) mit Endpunkten (Zielen) verbinden, basierend auf Ihren Daten. Es nimmt eine Matrixtabelle mit Flussdaten und einen Geometrie-Layer mit Standorten und visualisiert die Verbindungen und ihre Gewichtungen als Linien auf der Karte.

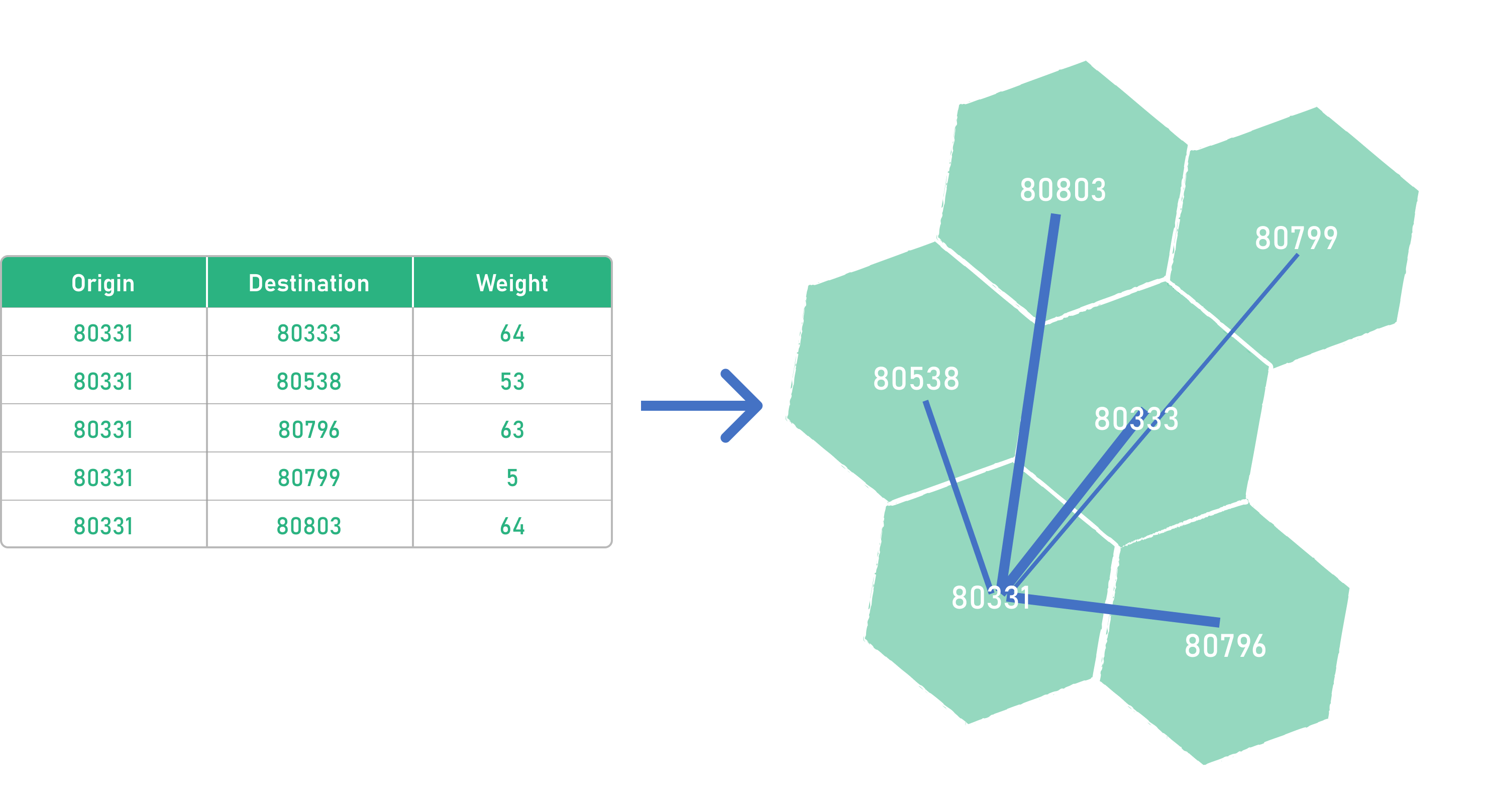

Das folgende Beispiel zeigt eine Eingabetabelle (Matrix-Layer) und die resultierenden Quelle-Ziel-Linien basierend auf den Postleitzahlengebieten (Geometrie-Layer).

2. Beispiel-Anwendungsfälle

• Visualisierung der Bewegungsströme zwischen Wohngebieten (Quellen) und Arbeitsplätzen (Zielen).
• Analyse der Fahrgastströme zwischen verschiedenen ÖV-Haltestellen oder Bahnhöfen.
• Untersuchung der Einkaufsströme von Wohngebieten zu Einkaufsstandorten.

3. Wie wird das Werkzeug verwendet?

1

Klicken Sie auf Werkzeuge

2

Klicken Sie im Menü Geoanalyse auf Quelle-Ziel.

Layer

3

Wählen Sie Ihren Geometrie-Layer. Dies sollte ein Feature-Layer sein, der die Geometrien der Quellen und Ziele enthält und ein Attribut, das als Identifikator verwendet werden kann, um die QZ-Verbindungen mit den Geometrien zu verknüpfen.

4

Wählen Sie Ihr Eindeutige-ID-Feld.

Matrix

5

Wählen Sie die Matrix-Tabelle. Dies ist die Tabelle mit der Quelle-Ziel-Matrix und dem Quell-Feld.

6

Wählen Sie Ihr Ziel-Feld. Dies ist das Feld, das die Ziele in der Quelle-Ziel-Matrix enthält.

7

Wählen Sie Ihr Gewichtungs-Feld. Dies ist das Feld, das die Gewichtungen in der Quelle-Ziel-Matrix enthält.

8

Klicken Sie auf Ausführen.

Hinweis

Je nach Komplexität der QZ-Matrix kann die Berechnung einige Minuten dauern. Die Statusleiste zeigt den aktuellen Fortschritt an.

Ergebnisse

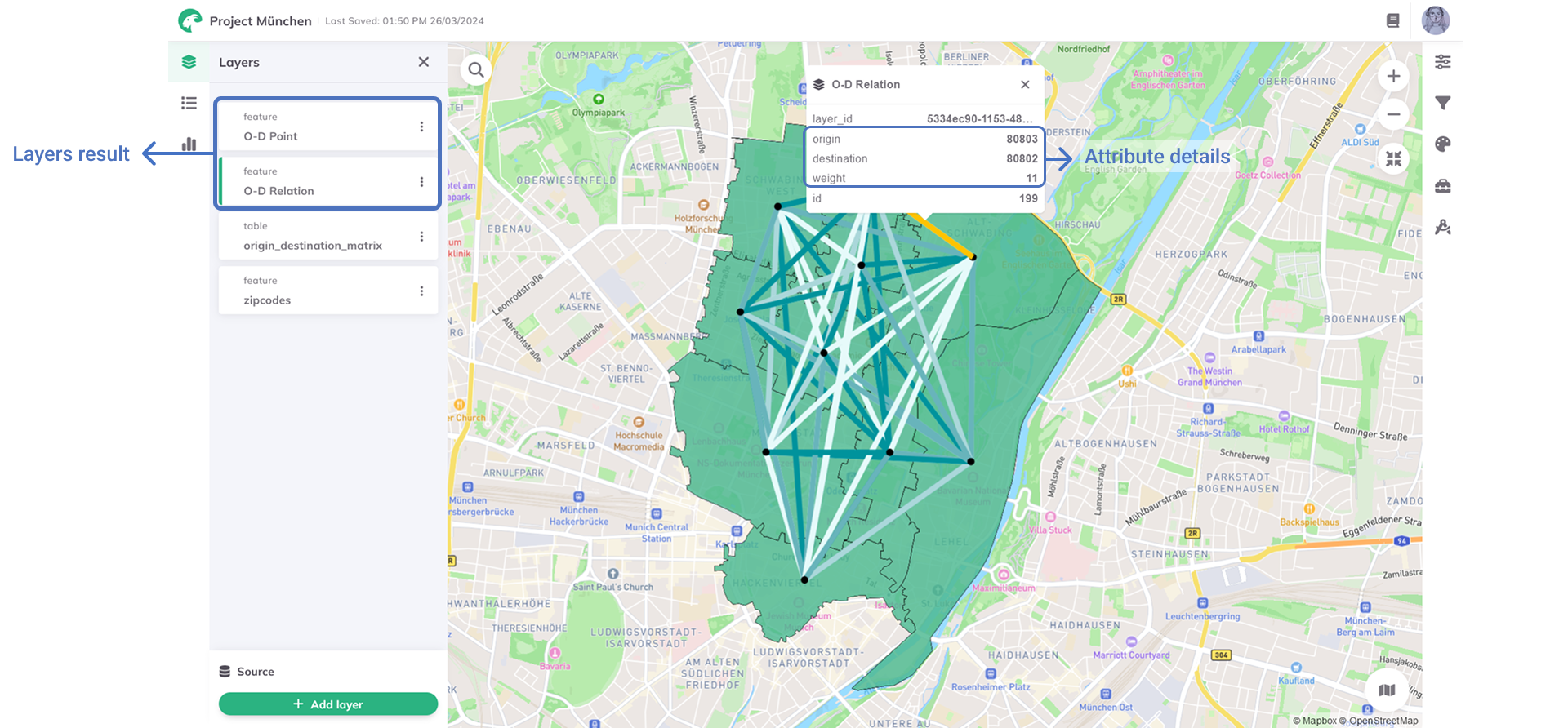

Sobald der Berechnungsprozess abgeschlossen ist, werden die resultierenden Layer zur Karte hinzugefügt. Die Ergebnisse bestehen aus einem Layer namens "Q-Z Relation", der die Linien zwischen den Quellen und Zielen zeigt, und einem Layer namens "Q-Z Punkt", der alle Quell- und Zielpunkte bereitstellt (für Polygon-Geometrien werden die Schwerpunkte verwendet).

Wenn Sie auf ein "Q-Z Relation"-Element auf der Karte klicken, können Sie die Attributdetails anzeigen, wie die Quelle, das Ziel und die Gewichtung dieser Relation.

Tipp

Möchten Sie Ihren Ergebnis-Layer stylen und schön aussehende Karten erstellen? Siehe Styling.
