Heatmap - Konnektivität

Eine farbkodierte Karte zur Visualisierung der Konnektivität von Orten innerhalb eines Interessengebiets (AOI).

1. Erklärung​

Die Heatmap wird als farbkodiertes sechseckiges Gitter dargestellt und berücksichtigt reale Verkehrs- und Straßennetze zur Berechnung der Konnektivität. Nach der Angabe eines Verkehrsmittels (zu Fuß, mit dem Fahrrad usw.) und eines Reisezeitlimits zeigt das Ergebnis ein farbkodiertes hexagonales Raster, das die relative Konnektivität aller Orte innerhalb des angegebenen AOI (Area of interest) darstellt.

Im Gegensatz zu unseren anderen Heatmaps, die sich auf die Visualisierung der Erreichbarkeit bestimmter Punkte (wie z. B. POI) oder Einrichtungen in der Umgebung konzentrieren, stellen konnektivitätsbasierte Heatmaps die Gesamtkonnektivität eines Gebiets dar. Das bedeutet, dass alle Orte innerhalb Ihrer AOI als Ziele betrachtet werden, und für jeden Ort stellt seine „Konnektivität“ den geografischen Bereich (innerhalb und außerhalb der AOI) dar, von dem aus der Ort unter Berücksichtigung des angegebenen Verkehrsmittels und Reisezeitbeschränkung erreichbar ist.

Connectivity-based Heatmap in GOAT

info

Heatmaps sind in bestimmten Regionen verfügbar. Bei der Auswahl eines Verkehrsmittels wird auf der Karte ein Geofence angezeigt, um die unterstützten Regionen hervorzuheben.

Geofence for Connectivity-based Heatmaps in GOAT

Wenn Sie Analysen über diesen Geofence hinaus durchführen möchten, wenden Sie sich bitte an unseren Support. Wir besprechen mit Ihnen gerne weitere Möglichkeiten.

2. Anwendungsbeispiele​

  • Wie gut ist das Straßen-, Fuß- oder Radwegenetz in einem bestimmten Gebiet vernetzt?

  • Wie schneiden die Orte innerhalb einer AOI in Bezug auf die Anbindung an die verschiedenen Verkehrsträger ab?

  • Gibt es Barrieren, Lücken oder Inseln im Straßennetz, die die Konnektivität behindern?

  • Bietet das bestehende Verkehrsnetz einen gleichberechtigten Zugang innerhalb der AOI?

3. Wie ist der Indikator zu verwenden?​

1
Klicken Sie aufWerkzeuge toolbox.
2
Unter Erreichbarkeitsindikatoren wählen Sie Heatmap Konnektivität.

Verkehrsmittel​

3
Wählen Sie ein Verkehrsmittel welches Sie für die Heatmap verwenden möchten.

Zu Fuß​

Berücksichtigt alle zu Fuß begehbaren Wege. Für Heatmaps wird eine Gehgeschwindigkeit von 5 km/h angenommen.

Tipp

Weitere Einblicke in den Routing-Algorithmus erhalten Sie unter Verkehrsmittel/Zu Fuß.

Konfiguration​

4
Wählen Sie ein Reisezeitlimit für Ihre Heatmap aus. Dies wird im Zusammenhang mit Ihrem zuvor ausgewählten Verkehrsmittel verwendet.
Tipp

Benötigen Sie Hilfe bei der Auswahl einer geeigneten Reisezeit für verschiedene Gemeinschaftseinrichtungen? Das [„Standort-Werkzeug“] (https://www.chemnitz.de/chemnitz/media/unsere-stadt/verkehr/verkehrsplanung/vep2040_standortwerkzeug.pdf) der Stadt Chemnitz kann Ihnen dabei behilflich sein.

5
Wählen Sie die Referenzlayer (Layer, der Ihre AOI enthält), für den Sie die Heatmap berechnen möchten. Dies kann eine beliebiger Polygon-Feature-Layer sein.
6
Klicken Sie auf Ausführen, um mit der Berechnung der Heatmap zu beginnen.
Tipp

Je nach Ihrer Konfiguration kann die Berechnung einige Minuten dauern. Die Statusleiste zeigt den aktuellen Fortschritt an.

Ergebnisse​

10
Nach Abschluss der Berechnung wird ein Ergebnisslayer zur Karte hinzugefügt. Dieser Layer "Heatmap Konnektivität" wird Ihre farblich gekennzeichnete Heatmap enthalten.

Durch Klicken auf eine der hexagonalen Zellen der Heatmap wird der berechnete Konnektivitätswert für diese Zelle angezeigt.

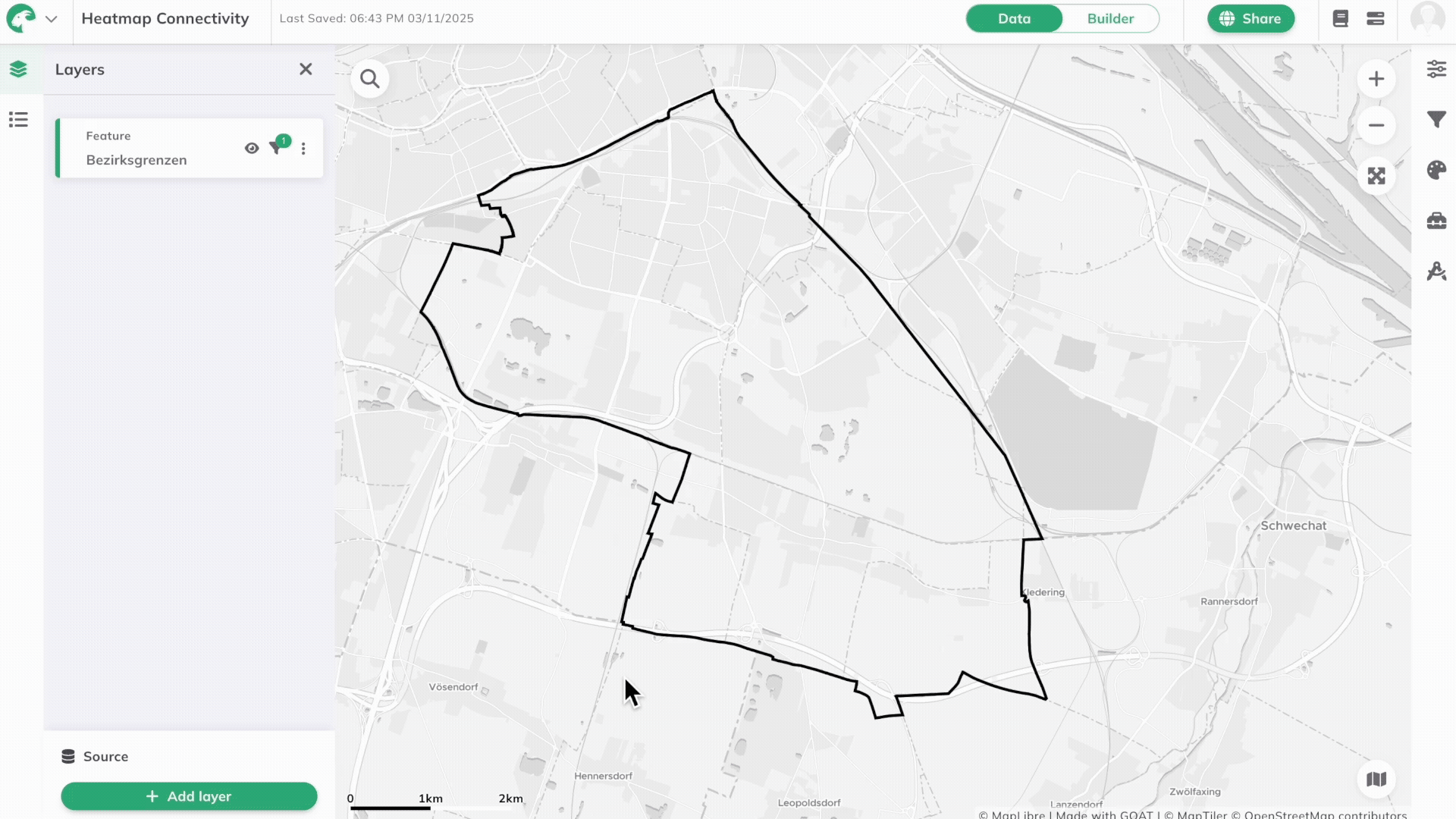

Connectivity-based Heatmap Result in GOAT

Tipp

Möchten Sie Ihre Heatmaps gestalten und schöne Karten erstellen? Gehen Sie zu Layer Design.

4. Technische Details​

Berechnung​

Für jede Zelle des sechseckigen Gitters (innerhalb Ihrer AOI) wird die gesamte Ausdehnung der umgebenden Zellen, von denen aus sie erreichbar ist, ermittelt. Diese umgebenden Zellen können sich außerhalb Ihrer AOI befinden, müssen aber in Bereichen liegen, die gemäß des angegebenen Reisezeitlimits und dem Verkehrsmittel zugänglich sind.

Extent of cells from where destination cell within AOI is accessible.

Konnektivitäts Formel:

Dabei ist i ein Reisezeitschritt, n das Reisezeitlimit,und Anzahl der Zellen ist die Anzahl der Zellen, von denen aus Ursprungsorte die betrachtete Lage in i Minuten erreichen. Diese Funktion berechnet die gesamte geographische Fläche (in Quadratmetern), von der aus die Zielzelle in Ihrer AOI erreichbar ist.

Klassifizierung​

Zur Klassifizierung der Konnektivitätsstufen, die für jede Rasterzelle berechnet wurden (für die farbliche Darstellung), wird standardmäßig eine Klassifizierung auf der Grundlage von Quantilen verwendet. Es können jedoch auch verschiedene andere Klassifizierungsmethoden verwendet werden. Weitere Informationen finden Sie im Abschnitt [Datenklassifizierungsmethoden](../../map/layer_style/attribute_based_styling# datenklassifizierungsmethoden) auf der Seite Attributbasiertes Styling.

Visualisierung​

Heatmaps in GOAT nutzen die Uber H3 auf Gittern basierende Lösung für effiziente Berechnungen und leicht verständliche Visualisierung. Hinter den Kulissen wird eine vorberechnete Reisezeitmatrix für jedes Verkehrsmittel mit dieser Lösung abgefragt und in Echtzeit weiterverarbeitet, um die Erreichbarkeit zu berechnen und eine endgültige Heatmap zu erstellen.

Die Auflösung und die Abmessungen des verwendeten sechseckigen Gitters hängen von dem gewählten Verkehrsmittel ab:

Zu Fuß​

  • Auflösung: 10
  • Durchschnittliche Sechseckfläche: 11285.6 m²
  • Durchschnittliche Kantenlänge des Sechsecks: 65,9 m

Fahrrad​

  • Auflösung: 9
  • Durchschnittliche Sechseckfläche: 78999.4 m²
  • Durchschnittliche Kantenlänge des Sechsecks: 174,4 m

Pedelec​

  • Auflösung: 9
  • Durchschnittliche Sechseckfläche: 78999.4 m²
  • Durchschnittliche Kantenlänge des Sechsecks: 174,4 m

Auto​

  • Auflösung: 8
  • Durchschnittliche Sechseckfläche: 552995.7 m²
  • Durchschnittliche Kantenlänge des Sechsecks: 461,4 m

Beispiel für die Berechnung​

Das folgende Beispiel veranschaulicht die Berechnung einer konnektivitätsbasierten Heatmap für eine bestimmte AOI. Die Heatmap wird für ein Reisezeitlimit von 15 Minuten und das Verkehrsmittel zu Fuß berechnet.
